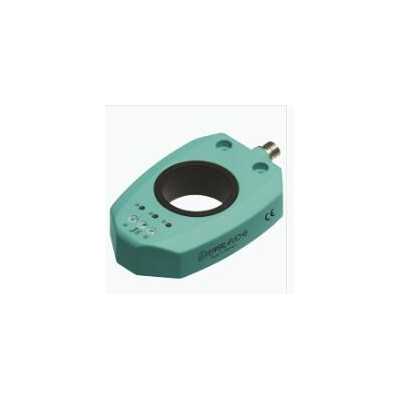

倍加福定位傳感器感應測角系統 PMI360D-F130-IE8-V15

點擊圖片查看原圖

品牌：	倍加福定位傳感器
所在地：	上海
有效期至：	長期有效
最后更新：	2024-07-15 21:53
瀏覽次數：	99

店鋪基本資料信息

倍加福傳感器專賣
[VIP第4年] 指數:5
[誠信檔案]
聯系人王金秀(女士) 銷售工程師
會員 [當前離線] [加為商友] [發送信件]
電話18621383659
手機18621383659
地區上海
地址上海市寶山區富聯一路98弄6號

產品詳細說明

倍加福定位傳感器感應測角系統 PMI360D-F130-IE8-V15

測量范圍 0 ...360°, 模擬量輸出 4 mA ... 20 mA, 可調開關點, 輸出極性: DC, 測量范圍: 360°, 電壓類型: DC, 輸出類型: 2 路開關輸出，PNP，常開 ，反極性保護 ，短路保護, 輸出類型: 1 電流輸出： 4 ... 20 mA, UL 認證: cULus 認證，一般用途，2 類電源, CCC 認證: 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記, 連接類型: 5 針 M12 x 1 連接器, 外殼材料: PBT, 防護等級: IP67

技術參數節選 PMI360D-F130-IE8-V15

通用規格

安裝非齊平

測量范圍 360°

旋轉速度 max. 100 min^-1

額定值

工作電壓 18 ... 30 V

反極性保護 反極性保護

重復精度 ± 0,25 °

分辨率 0.4°

溫度漂移 0,02 ° / °C (-25 °C ...70 °C)

空載電流 ≤ 45 mA

工作電壓指示燈綠色 LED

功能性安全相關參數

MTTF_d 265 a

任務時間 (T_M) 20 a

診斷覆蓋率 (DC) 0 %

開關輸出

輸出類型 2 路開關輸出，PNP，常開 ，反極性保護 ，短路保護

工作電流 ≤ 100 mA

電壓降 ≤ 3 V

短路保護 脈沖式

模擬量輸出

輸出類型 1 電流輸出： 4 ... 20 mA

線性度誤差 ± 0,6 ° ，（帶原裝執行器）

負載電阻器 ≤ 400 Ω

遵守標準和指令

符合標準

標準 EN 60947-5-2:2007
IEC 60947-5-2:2007

認證和證書

UL 認證 cULus 認證，一般用途，2 類電源

CCC 認證額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記

環境條件

環境溫度 -25 ... 70 °C (-13 ... 158 °F)

存儲溫度 -40 ... 100 °C (-40 ... 212 °F)

機械規格

連接類型 5 針 M12 x 1 連接器

外殼材料 PBT

軸直徑 max. 27,5 mm 鋼

防護等級 IP67

質量 180 g

尺寸

高度 22 mm

寬度 76,5 mm

長度 120 mm

Classifications

System Classcode

ECLASS 11.0 27270702

ECLASS 10.0.1 27270702

ECLASS 9.0 27270702

ECLASS 8.0 27270702

ECLASS 5.1 27270702

ETIM 7.0 EC001852

ETIM 6.0 EC001852

ETIM 5.0 EC001852

UNSPSC 12.1 39121550

Product category / 產品類的電感式測距傳感器

通用規格
安裝	非齊平
測量范圍	360°
旋轉速度	max. 100 min^-1
額定值
工作電壓	18 ... 30 V
反極性保護	反極性保護
重復精度	± 0,25 °
分辨率	0.4°
溫度漂移	0,02 ° / °C (-25 °C ...70 °C)
空載電流	≤ 45 mA
工作電壓指示燈	綠色 LED
功能性安全相關參數
MTTF_d	265 a
任務時間 (T_M)	20 a
診斷覆蓋率 (DC)	0 %
開關輸出
輸出類型	2 路開關輸出，PNP，常開 ，反極性保護 ，短路保護
工作電流	≤ 100 mA
電壓降	≤ 3 V
短路保護	脈沖式
模擬量輸出
輸出類型	1 電流輸出： 4 ... 20 mA
線性度誤差	± 0,6 ° ，（帶原裝執行器）
負載電阻器	≤ 400 Ω
遵守標準和指令
符合標準
	標準	EN 60947-5-2:2007 IEC 60947-5-2:2007
認證和證書
UL 認證	cULus 認證，一般用途，2 類電源
CCC 認證	額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度	-25 ... 70 °C (-13 ... 158 °F)
存儲溫度	-40 ... 100 °C (-40 ... 212 °F)
機械規格
連接類型	5 針 M12 x 1 連接器
外殼材料	PBT
軸直徑	max. 27,5 mm 鋼
防護等級	IP67
質量	180 g
尺寸
	高度	22 mm
	寬度	76,5 mm
	長度	120 mm

System	Classcode
ECLASS 11.0	27270702
ECLASS 10.0.1	27270702
ECLASS 9.0	27270702
ECLASS 8.0	27270702
ECLASS 5.1	27270702
ETIM 7.0	EC001852
ETIM 6.0	EC001852
ETIM 5.0	EC001852
UNSPSC 12.1	39121550
Product category / 產品類的	電感式測距傳感器
