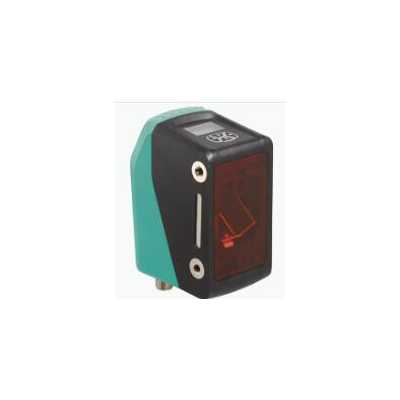

倍加福傳感器 測距傳感器 OMR150M-R1000-SSI-V1V1B
***大測量精度
可切換的 SSI/RS 422 接口
紅色激光用作光發射器
用于參數設置的顯示屏和鍵盤
節省空間的緊湊設計

倍加福傳感器  技術參數節選  OMR150M-R1000-SSI-V1V1B

產品闡述
定位用距離傳感器，***至毫米，PRT，測量距離達 150 m，SSI/RS-422 接口，M12 插頭

通用規格
測量范圍		0,3 ... 150 m
參考目標		REF-500MMx500MM （金屬箔反射板 500 mm x 500 mm） REF-250MMx250MM （薄膜反射板 250 mm x 250 mm） 可達 75 m
光源		激光二極管
光源類型		調制可見紅光
激光額定值
	注意	激光 ， 切勿直視激光束
	激光等級	1
	波長	660 nm
	光束發散	< 5 mrad
	脈沖長度	5 ns
	重復率	300 kHz
	***大脈沖能量	< 2 nJ
測量方法		脈沖測距技術 (PRT)
***大運動速度		15 m/s
光點直徑		< 75 cm 在 150 m 處
環境光限制		> 80000 Lux
分辨率		0,1 mm ， 可調
溫度影響		0.03 mm/K
功能性安全相關參數
MTTFd		> 100 a
任務時間 (TM)		20 a
診斷覆蓋率 (DC)		0 %
指示燈/操作方法
功能指示燈		6 個 LED
控制元件		用于設置參數的控制面板（4 個薄膜按鍵）
參數化指示器		用于顯示測量值和參數化的發光顯示屏
電氣技術規格
工作電壓		10 ... 30 V DC
空載電流		625 mA (10 V) ... 250 mA (24 V) ... 220 mA (30 V)
防護等級		III （工作電壓 50 V）
可用前的時間延遲		< 1 s
接口
接口類型		SSI
讀取速率		40000/s 時鐘頻率：100 kHz ...1 MHz
接口 1
接口類型		RS-422
讀取速率		4,8 ... 115,2 kBit/s
輸入/輸出
輸入/輸出類型		2 路輸入/輸出，獨立配置，短路保護，反極性保護
輸出
開關電壓		***大 30 V DC
開關電流		***大 100 mA ， 阻抗負載
電壓降		≤ 1,5 V DC
符合性
產品標準		EN 60947-5-2
激光安全		EN 60825-1:2014
測量精度
測量值輸出		1 ms
平均數據采樣周期		3 ms ， 6 ms ， 12 ms ， 25 ms ，可調
***精度		類型 ± 2,5 mm
重復精度		< 1 mm
認證和證書
防護等級		III
UL 認證		cULus 認證，2 類電源，1 類外殼
FDA 認證		IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日發布的第 50 號激光通知的偏離情況
環境條件
環境溫度		-10 ... 60 °C (14 ... 140 °F)
存儲溫度		-40 ... 75 °C (-40 ... 167 °F)
相對濕度		95 % ，無冷凝
機械規格
防護等級		IP67
連接		4 針 M12 x 1 連接器，A 碼（供電） ， 5 針，M12x1 連接器，B 碼 (SSI)
材料
	外殼	ABS / PC
	光學端面	PMMA ， 帶硬涂層
質量		大約 300 g
尺寸
	高度	106,6 mm
	寬度	55 mm
	深度	80,6 mm

Classifications

System	Classcode
ECLASS 11.0	27270801
ECLASS 10.0.1	27270801
ECLASS 9.0	27270801
ECLASS 8.0	27270801
ECLASS 5.1	27270801
ETIM 7.0	EC001825
ETIM 6.0	EC001825
ETIM 5.0	EC001825
UNSPSC 12.1	41111613
Product category / 產品類的	光學測距儀
