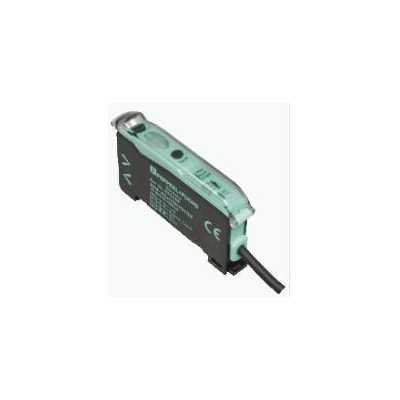

倍加福光纖傳感器 SU18/35/40a/102/115/126a

· 用于 DIN 導軌安裝的基礎系列

· 大功率型

· 時尚設計

· 3 個響應時間可選

· 防止相互干擾（無串?dāng)_）

· 自動診斷功能

技術參數節選  SU18/35/40a/102/115/126a

產品闡述
用于玻璃光纖和塑料光纖的光纖傳感器

通用規格
傳感器范圍		可達 460 mm (KLR-C02-2.2-2.0-K146)
檢測范圍		可達 1500 mm (KLE-C01-2.2-2.0-K116)
光源		LED
光源類型		調制可見紅光 ， 640 nm
環境光限制		10000 Lux
功能性安全相關參數
MTTFd		690 a
任務時間 (TM)		20 a
診斷覆蓋率 (DC)		0 %
指示燈/操作方法
工作指示燈		綠色 LED，常亮 通電 ， 欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz） ， 短路 : 綠色 LED 閃爍（約 4 Hz）
功能指示燈		黃色 LED： 靜態照明 開關狀態， 穩定性控制不足時閃爍
控制元件		示教按鍵 2 檔滑動開關：亮通/暗通切換 3 檔滑動開關：計時器功能 - 計時器關閉、接通延時 40 ms、斷開延時 40 ms 3 檔滑動開關：操作模式 - 標準、高功率、超高功率
電氣技術規格
工作電壓		10 ... 30 V DC
紋波		10 %
空載電流		≤ 30 mA
輸出
故障前指示輸出		1 路 NPN，短路保護，集電極開路
開關類型		亮通/暗通，可切換
信號輸出		1 路 NPN，短路保護，集電極開路
開關電壓		***大 30 V DC
開關電流		***大 100 mA ， 阻抗負載
電壓降		≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA
開關頻率		標準模式： 3 kHz ， 高功率模式： 1 kHz ， Ultra 模式： 100 Hz
響應時間		標準模式： 160 µs ， 高功率模式： 500 µs ， Ultra 模式： 5 ms
重復精度		≤ 0,5 % 經調節的傳感器檢測范圍
符合性
產品標準		EN 60947-5-2
認證和證書
UL 認證		cULus 認證，2 類電源，1 類外殼
CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度		-10 ... 55 °C (14 ... 131 °F)
存儲溫度		-20 ... 70 °C (-4 ... 158 °F)
機械規格
防護等級		IP50
連接		2 m PVC 纜線，4 x 0.14 mm2
材料
	外殼	PC
質量		45 g
尺寸
	高度	34,5 mm
	寬度	9 mm
	深度	62,3 mm

Classifications

System	Classcode
ECLASS 11.0	27270905
ECLASS 10.0.1	27270905
ECLASS 9.0	27270905
ECLASS 8.0	27270905
ECLASS 5.1	27270905
ETIM 7.0	EC002651
ETIM 6.0	EC002651
ETIM 5.0	EC002651
UNSPSC 12.1	39121528
Product category / 產品類的
