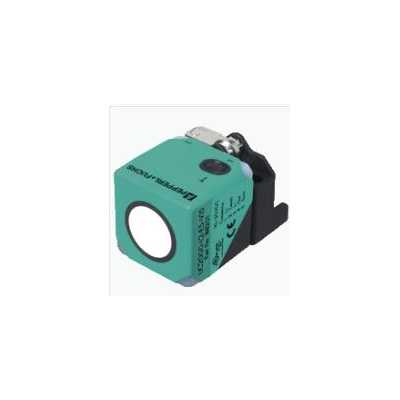

| 產品闡述 |
|---|
| 單頭系統 |
| 通用規格 | ||
|---|---|---|
| 感應范圍 | 60 ... 2000 mm | |
| 調整范圍 | 80 ... 2000 mm | |
| 死區 | 0 ... 60 mm | |
| 標準目標板 | 100 mm x 100 mm | |
| 換能器頻率 | 大約 175 kHz | |
| 額定值 | ||
| 響應延遲 |
***小值： 60 ms 出廠設置： 330 ms |
|
| 可用前的時間延遲 | ≤ 1600 ms | |
| 指示燈/操作方法 | ||
| 綠色 LED | 運行顯示 | |
| 黃色 LED | 物體在評估范圍內 | |
| 紅色 LED | 錯誤 | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC ，紋波 10 %SS | |
| 空載電流 | ≤ 50 mA | |
| 接口 | ||
| 接口類型 |
串行接口 （需使用編程適配器） 9600 BPS，無奇偶校驗，8 個數據位，1 個停止位 |
|
| 輸入/輸出 | ||
| 輸入/輸出類型 | 1 個同步連接，雙向 | |
| 0 電平 | 0 ... 1 V | |
| 1 電平 | 4 V ... UB | |
| 輸入阻抗 | > 12 kΩ | |
| 輸出額定工作電流 | < 12 mA | |
| 脈沖長度 | 0,5 ... 300 ms （電平 1） | |
| 脈沖間隔 | ≥ 33 ms （電平 0） | |
| 同步頻率 | ||
| 共模操作 | ≤ 30 Hz | |
| 多路轉換操作 |
≤ 33 Hz / n ，n = 傳感器的數量 ，n ≤ 10 （出廠設置： n = 5 ) |
|
| 輸入 | ||
| 輸入類型 | 1 路程序輸入 | |
| 電平（評估極限 1） | 0 ... 1 V | |
| 電平（評估極限 2） | 4 V ... UB | |
| 輸入阻抗 | > 12 kΩ | |
| 脈沖長度 | 2 ... 10 s | |
| 輸出 | ||
| 輸出類型 | 1 路模擬量輸出 4 ...20 mA | |
| 分辨率 | 評估范圍 [mm]/3200，但是 ≥ 0,4 mm | |
| 特性曲線的偏差 | ≤ 0,2 % 滿量程值 | |
| 重復精度 | ≤ 0,1 % 滿量程值 | |
| 負載阻抗 |
在 UB ≥ 14V 時 ≤ 500 Ω 在 UB < 14V 時 ≤ 300 Ω |
|
| 溫度影響 | ≤ 1,5 % 滿量程值 | |
| 遵守標準和指令 | ||
| 符合標準 | ||
| 標準 |
EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
|
| 認證和證書 | ||
| UL 認證 | cULus 認證，一般用途 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 存儲溫度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 機械規格 | ||
| 連接類型 | 連接器插頭 M12 x 1 ， 5 針 | |
| 防護等級 | IP67 | |
| 材料 | ||
| 外殼 | PA-GF35 | |
| 換能器 | 環氧樹脂/空心玻璃球混合物；聚氨酯泡沫 | |
| 質量 | 115 g | |
| 尺寸 | ||
| 高度 | 40 mm | |
| 寬度 | 40 mm | |
| 長度 | 40 mm | |
| 出廠設置 | ||
| 輸出 |
評估極限 A1： 80 mm 評估極限 A2： 2000 mm 輸出功能： 上升斜坡 |
|
| 光束寬度 | 寬 | |
| 評估程序 | 低通性能 | |
| 一般信息 | ||
| 補充信息 |
外部編程適配器的開關設置： “輸出負載”： 下拉 “輸出邏輯”： noninv |
|
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
| Product category / 產品類的 | 超聲波測距傳感器 |
在工業應用中，超聲波傳感器具有可靠性高、通用性強的特點。由于超聲波傳感器測量方法在幾乎所有條件下都能可靠地工作，因此即使是非常復雜的任務，也可以達到毫米精度的物體檢測或料位測量。
任何其他測量方法都無法成功地應用于如此廣泛的范圍和如此眾多的不同應用。這些裝置非常堅固耐用，即使在惡劣的條件下也依然能夠勝任。傳感器表面通過振動進行自我清潔，這僅僅是傳感器對灰塵不敏感的原因之一。除了少數例外情況，聲音傳播的物理原理幾乎在任何環境中都是有效的。
超聲波傳感器所采用的測量方法曾被視為一項非常復雜的技術，只能作為“非常手段”來解決特別棘手的應用。這樣的情況已經一去不返！
超聲波傳感器已在幾乎所有工業領域證明了其可靠性和耐久性。
這些領域包括：
· 機械工程/機床
· 食品和飲料
· 木工和家具
· 建筑材料
· 農業
· 建筑
· 紙漿和造紙
· 物流行業
· 料位測量
