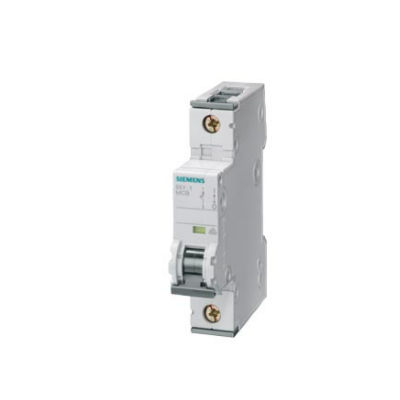

小型斷路器 230/400V 6kA，1 極，B，1A | |
| 版本 | ||
| 產品品牌名稱 | SENTRON | |
| 產品名稱 | 斷路器 | |
| 一般技術數據 | ||
| 極數 | 1 | |
| 電極規格 | 1P | |
| 脫扣特性級別 | B | |
| 機械式使用壽命（轉換周期） 典型 | 10 000 | |
| 過壓類別 | III | |
| 污染程度 | 3 | |
| 電壓 | ||
| 電壓類型 工作電壓 | AC | |
| 絕緣電壓 (Ui) | ||
| ● 單相位運行時 AC 時 測定值 | 440 V | |
| ● 多相位運行時 AC 時 測定值 | 440 V | |
| 供電電壓 單相位運行時 AC 時 測定值 | 230 V | |
| 電源電壓 | ||
| 供電電壓 | ||
| ● AC 時 測定值 | 400 V | |
| 值域 供電電壓頻率的 | 50/60 Hz | |
| 工作電壓 DC 時 測定值 ***大值 | 72 V | |
| 防護等級 | ||
| 防護等級 IP | IP20，帶連接導線 | |
| 交換容量 | ||
| 電流通斷能力 | ||
| ● 根據 EN 60898 測定值 | 6 kA | |
| 能源限制等級 | 3 | |
| 耗散 | ||
| 損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 每個電極 | 1.4 W | |
| 使用的適宜性 | 機械制造/工業 | |
| 產品詳細信息 | ||
| 產品組件 | ||
| ● 上方組合端子 | 是 | |
| ● 下方組合端子 | 是 | |
| ● 可一同切斷的中性線 | 否 | |
| 產品特點 | ||
| ● 符合 EN 60204-1 的主開關特點 | 否 | |
| ● 無鹵素 | 是 | |
| ● 可密封 | 是 | |
| ● 不含硅 | 是 | |
| 產品擴展 可安裝 輔助裝置 | 是 | |
| 短路 | ||
| 短路電流 (Icn) 分斷能力 | ||
| ● AC 時 根據 UL 1077 和 CSA C22.2 235 號 | 5 kA | |
| 連接 | ||
| 可連接的導線截面 單芯線的 | ||
| ● ***小值 | 0.75 mm2 | |
| ● ***大值 | 35 mm2 | |
| 可連接的導線截面 多芯線 | ||
| ● ***小值 | 0.75 mm2 | |
| ● ***大值 | 35 mm2 | |
| 可連接的導線截面 細芯線的 帶有電纜末端加工 | ||
| ● ***小值 | 0.75 mm2 | |
| ● ***大值 | 25 mm2 | |
| 擰緊轉矩 [lbf·in] 螺栓連接時 | ||
| ● ***小值 | 22 lbf·in | |
| ● ***大值 | 31 lbf·in | |
| 擰緊扭矩 螺栓連接時 | ||
| ● ***小值 | 2.5 N·m | |
| ● ***大值 | 3.5 N·m | |
| 位置 電源連接電纜 | 任意 | |
| 機械設計 | ||
| 高度 | 90 mm | |
| 寬度 | 18 mm | |
| 深度 | 76 mm | |
| 安裝深度 | 70 mm | |
| 寬度分配單元的數量 | 1 | |
| 緊固類型 | 快速緊固系統 | |
| 裝入位置 | 任意的 | |
| 凈重 | 140 g | |
| 環境條件 | ||
| 環境溫度影響 | ***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C | |
| 抗震強度 符合 IEC 60068-2-6 | 5 至 25Hz 時 ±1mm；25 至 150Hz 時 50m/s2 | |
| 環境溫度 運行期間 | ||
| ● ***小值 | -25 °C | |
| ● ***大值 | 55 °C | |
| 環境溫度 存放期間 | ||
| ● ***小值 | -40 °C | |
| ● ***大值 | 75 °C | |
| 測試循環數量 適用于環境檢測 根據 IEC 60068-2-30 | 28 | |
