· 超小型外殼設計
· DuraBeam 激光傳感器 - 持久耐用，可像 LED 一樣使用
· 45° 纜線出線口，即使在空間非常受限的條件下，也能獲得***大的安裝自由度
技術參數節選 OBE10M-R3-SE0-P-L
產品闡述

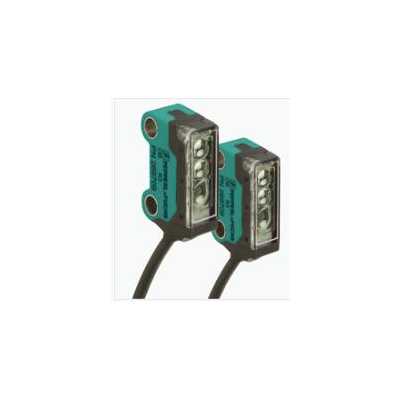

激光對射型光電傳感器，超小型設計，M3 安裝，10 m 檢測范圍，暗通，NPN 輸出，2 m 固定纜線
系統組件
發射器
OBE10M-R3-S-P-L
接收器
OBE10M-R3-E0-P-L
通用規格
有效檢測距離
0 ... 10 m
檢測范圍極限值
15 m
光源
激光二極管
光源類型
調制可見紅光 ， 680 nm
激光額定值
注意
激光 ， 切勿直視激光束
激光等級
1
波長
680 nm
光束發散
> 5 mrad
脈沖長度
大約 3 μs
重復率
大約 16,6 kHz
***大脈沖能量
9,5 nJ
光點直徑
大約 20 mm 相距 10 m
發散角
大約 0,5 °
光學端面
向前直射
環境光限制
EN 60947-5-2 : 30000 Lux
功能性安全相關參數
MTTFd
806 a
任務時間 (TM)
20 a
診斷覆蓋率 (DC)
0 %
指示燈/操作方法
工作指示燈
綠色 LED，常亮 通電 ， 短路 : 綠色 LED 閃爍（約 4 Hz）
功能指示燈
接收器： 黃色 LED，光束無阻礙時亮起，穩定性控制不足時閃爍 ; 光束中斷時關閉
電氣技術規格
工作電壓
12 ... 24 V
空載電流
發射器：≤ 10 mA
接收器：≤ 8 mA
防護等級
III
輸入
測試輸入
測試 0 V 時的開關功能
開關閾值
示教輸入
輸出
開關類型
常開觸點 / 暗時接通
信號輸出
1 路 NPN 輸出，短路保護，反極性保護，集電極開路
開關電壓
***大 30 V DC
開關電流
***大 50 mA ， 阻抗負載
電壓降
≤ 1,5 V DC
開關頻率
大約 2 kHz
響應時間
250 μs
符合性
產品標準
EN 60947-5-2
激光安全
EN 60825-1:2007
認證和證書
UL 認證
E87056 ， cULus 認證，2 類電源
CCC 認證
額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
FDA 認證
IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日發布的第 50 號激光通知的偏離情況
環境條件
環境溫度
-20 ... 60 °C (-4 ... 140 °F)
存儲溫度
-30 ... 70 °C (-22 ... 158 °F)
機械規格
外殼寬度
7,5 mm
外殼高度
26 mm
外殼深度
13,8 mm
防護等級
IP67
連接
2 m 固定電纜
材料
外殼
PC/ABS 和 TPU
光學端面
PC
電纜
PUR
質量
大約 20 g 每個 傳感器
電纜長度
2 m
Classifications
System
Classcode
ECLASS 11.0
27270901
ECLASS 10.0.1
27270901
ECLASS 9.0
27270901
ECLASS 8.0
27270901
ECLASS 5.1
27270901
ETIM 7.0
EC002716
ETIM 6.0
EC002716
ETIM 5.0
EC002716
UNSPSC 12.1
39121528
