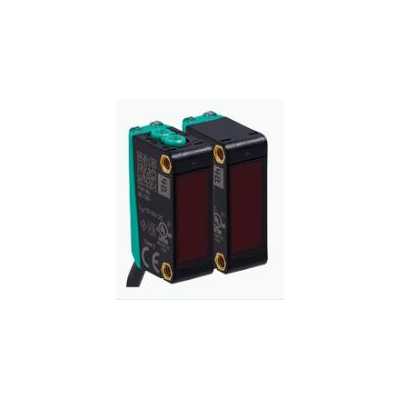

型號
M100/MV100-6091/102
特性
• 設計小巧• 隙縫光圈塑造微型光電開關• 使用方便• 非常明亮，非常明顯的光點• 全金屬螺紋安裝孔• 高度可見的 LED 電源及開關狀態• 對外界環境光不敏感
描述
ML100 系列有如下特點：外型小巧、集成了全金屬螺紋安裝孔。所有型號均配有一個可見的紅色發射 LED。這一特點大大方便了傳感器的安裝和正確運行。由于擁有高亮度的 LED 指示燈，從各個方向均能輕易的觀察到傳感器的開關狀
態。
附件
OMH-ML100-01
安裝支架
OMH-ML100-02
安裝支架
OMH-ML100-03
安裝附件
OMH-ML100-04
安裝支架
OMH-ML100-05
安裝支架
OMH-F10-ML100
ML100 安裝附件
OMH-10
安裝附件
OMH-ML100-S1
安裝支架
| 產品闡述 | ||
|---|---|---|
| 對射型光電傳感器（成對） | ||
| 系統組件 | ||
|---|---|---|
| 發射器 | M100-6091/76b/115 | |
| 接收器 | MV100-6091/102/115 | |
| 通用規格 | ||
| 有效檢測距離 | 0 ... 2,8 m | |
| 檢測范圍極限值 | 4 m | |
| 光源 | LED | |
| 光源類型 | 調制可見紅光 | |
| 光點直徑 | 大約 0,3 m 相距 4 m | |
| 發散角 | 大約 2 ° | |
| 光學端面 | 向前直射 | |
| 環境光限制 | EN 60947-5-2 | |
| 功能性安全相關參數 | ||
| MTTFd | 860 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 綠色 LED：通電 | |
| 功能指示燈 | 接收器： 黃色 LED，光束無阻礙時亮起，穩定性控制不足時閃爍 ; 光束中斷時關閉 | |
| 控制元件 | 靈敏度調節 | |
| 控制元件 | 亮?xí)r接通/暗時接通轉換開關 | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 紋波 | ***大 10 % | |
| 空載電流 |
發射器：≤ 15 mA 接收器：≤ 8 mA |
|
| 輸入 | ||
| 測試輸入 | 在 0 V 時停用發射器 | |
| 輸出 | ||
| 開關類型 | 該傳感器的開關類型是可更改的。默認設置為： 亮?xí)r接通 | |
| 信號輸出 | 1 路 NPN 輸出，短路保護，反極性保護，集電極開路 | |
| 開關電壓 | ***大 30 V DC | |
| 開關電流 | ***大 100 mA ， 阻抗負載 | |
| 電壓降 | ≤ 1,5 V DC | |
| 開關頻率 | 1000 Hz | |
| 響應時間 | 0,5 ms | |
| 符合性 | ||
| 產品標準 | EN 60947-5-2 | |
| 認證和證書 | ||
| UL 認證 | cULus 認證的 2 類電源，或具有有限電壓輸出且?guī)Вǹ梢允羌墒剑┍ｋU絲（***大值為 3.3 A，符合 UL248 標準）的認證電源，1 類外殼 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -30 ... 60 °C (-22 ... 140 °F) | |
| 存儲溫度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 機械規格 | ||
| 外殼寬度 | 11 mm | |
| 外殼高度 | 31 mm | |
| 外殼深度 | 20 mm | |
| 防護等級 | IP67 | |
| 連接 | 2 m 固定電纜 | |
| 材料 | ||
| 外殼 | PC（聚碳酸酯） | |
| 光學端面 | PUMA | |
| 質量 | 大約 100 g （發射器和接收器） | |
| 緊固螺絲的緊固扭矩 | 0,6 Nm | |
| 電纜長度 | 2 m | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
