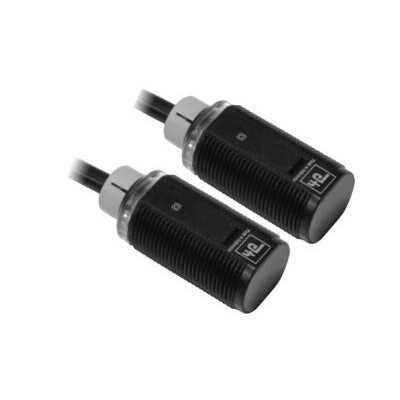

倍加福傳感器對射型光電傳感器 GD18/GV18/115/120

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

型號

GD18/GV18/115/120

對射型光電開關 帶 2 米固定電纜

特性

• 設計短小，封裝于 M18 塑料外殼內

• 4 個 LED，全方位可視的狀態指示

• ***優的性價比

附件

AB-18 直角金屬安裝支架

BF18 夾式塑料安裝附件 BF5-30

（5-30 mm 直徑）通用安裝套件

技術參數節選 GD18/GV18/115/120

產品闡述
對射型光電傳感器，M18 螺紋外殼設計，塑料外殼，前光學端面，20 m 檢測范圍，紅光，亮通/暗通，直流型，2 路 PNP 輸出，固定纜線

系統組件
發射器		GD18/115
接收器		GV18/115/120
通用規格
有效檢測距離		0 ... 20 m
檢測范圍極限值		25 m
光源		LED
光源類型		調制可見紅光， 640 nm
光點直徑		大約 1300 mm 當 25 m
發散角		大約 3 °
光學端面		向前直射
環境光限制		30000 Lux
功能性安全相關參數
MTTF_d		630 a
任務時間 (T_M)		20 a
診斷覆蓋率 (DC)		0 %
指示燈/操作方法
工作指示燈		綠色 LED，常亮通電
功能指示燈		接收器：黃色 LED，光束無阻礙時亮起，穩定性控制不足時閃爍 ; 光束中斷時關閉
電氣技術規格
工作電壓		10 ... 30 V DC
空載電流		< 20 mA
輸出
開關類型		亮通/暗通
信號輸出		2 路 PNP，互補，短路保護，集電極開路
開關電壓		***大 30 V DC
開關電流		***大 100 mA
電壓降		≤ 1,5 V DC
開關頻率		500 Hz
響應時間		≤ 1 ms
符合性
產品標準		EN 60947-5-2
認證和證書
防護等級		II，當污染等級為 1-2 級（依據 IEC 60664-1 標準）時，額定絕緣電壓 ≤ 50 V AC
UL 認證		cULus 認證，2 類電源，1 類外殼
CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度		-25 ... 60 °C (-13 ... 140 °F)
存儲溫度		-40 ... 70 °C (-40 ... 158 °F)
機械規格
防護等級		IP67
連接		2 m 固定電纜
材料
	外殼	PC
	光學端面	PUMA
質量		大約 75 g 每個設備
