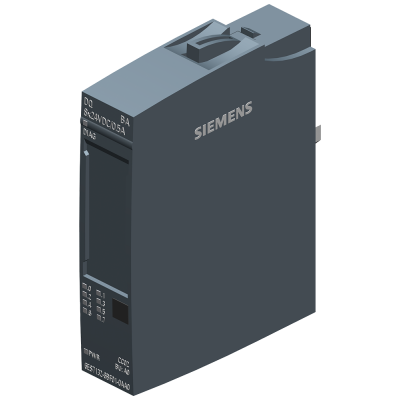

西門子模塊 SIMATIC ET 200SP
6ES7132-6BF01-0AA0
ET 200SP, DQ 8x 24V DC/0,5 A Basic, PU 1
|
|
SIMATIC ET 200SP, Digital output module, DQ 8x 24V DC/0,5 A Basic, Source output (PNP,P-switching) Packing unit: 1 piece, fits to BU-type A0, Colour Code CC02, substitute value output, module diagnostics for: supply voltage | |
| 一般信息 | ||
| 產品類型標志 | DQ 8x24 VDC/0.5 A BA | |
| 硬件功能狀態 | FS02 以上版本 | |
| 固件版本 | V0.0 | |
| ● 可更新固件 | 否 | |
| 可用的基本單元 | BU 類型 A0 | |
| 模塊特有彩色標牌板的顏色代碼 | CC02 | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M0 至 I&M3 | |
| ● 時鐘同步模式 | 否 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V14 | |
| ● STEP 7 可組態/ 已集成，自版本 | V5.5 SP3 | |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 | 各修訂版本 3 和 5 以上的 GSD 文件 | |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 | GSDML V2.3 | |
| 運行模式 | ||
| ● DQ | 是 | |
| ● 帶節能功能的 DQ | 否 | |
| ● PWM | 否 | |
| ● 過采樣 | 否 | |
| ● MSO | 否 | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 反極性保護 | 是 | |
| 輸入電流 | ||
| 耗用電流，***大值 | 45 mA; 無負載 | |
| 輸出電壓 / 標題 | ||
| 額定值 (DC) | 24 V | |
| 功率損失 | ||
| 功率損失，典型值 | 1 W | |
| 地址范圍 | ||
| 每個模塊的地址空間 | ||
| ● 每個模塊的地址空間，***大值 | 1 byte | |
| 硬件擴展 | ||
| 自動編碼 | 是 | |
| ● 機械編碼鍵 | 是 | |
| ● 機械編碼鍵的類型 | A 型 | |
| 為不同的接口類型選擇基礎單元 | ||
| ● 一線制連接 | BU 類型 A0 | |
| ● 兩線制連接 | BU 類型 A0 | |
| ● 三線制連接 | BU 類型 A0，帶 AUX 端子或電位分配模塊 | |
| ● 四線制連接 | A0 類基座單元 + 電位分配模塊 | |
| 數字輸出 | ||
| 數字輸出類型 | 源輸出（PNP，可切換 P） | |
| 數字輸出端數量 | 8 | |
| P 開關 | 是 | |
| 可編程的數字輸出端 | 是 | |
| 短路保護 | 是; 各通道，電子 | |
| ● 響應閾，典型值 | 1 A | |
| 感應式關閉電壓的限制 | 典型值 L+ (-50 V) | |
| 控制數字輸入 | 是 | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 0.5 A | |
| ● 照明負載時的***大值 | 5 W | |
| 負載電阻范圍 | ||
| ● 下限 | 48 Ω | |
| ● 上限 | 100 kΩ | |
| 輸出電流 | ||
| ● 對于信號“1”的額定值 | 0.5 A | |
| ● 針對信號“1”的允許范圍，***大值 | 0.5 A | |
| ● 針對信號“0”的剩余電流，***大值 | 10 µA | |
| 電阻負載時的輸出延遲 | ||
| ● 從 “0” 到“1”，***大值 | 100 µs; 額定負載時 | |
| ● 從 ”1” 到“0”，***大值 | 150 µs; 額定負載時 | |
| 兩個輸出端并聯 | ||
| ● 用于增加功率 | 否 | |
| ● 用于冗余控制負載 | 是 | |
| 開關頻率 | ||
| ● 電阻負載時的***大值 | 100 Hz | |
| ● 電感負載時的***大值 | 2 Hz | |
| ● 照明負載時的***大值 | 10 Hz | |
| 輸出端的總電流 | ||
| ● 每個通道的***大電流 | 0.5 A | |
| ● 每個模塊的***大電流 | 4 A | |
| 輸出端的總電流（每個模塊） | ||
| 水平安裝位置 | ||
| — ***高可達 60 ℃，***大值 | 4 A | |
| 垂直安裝位置 | ||
| — ***高可達 50 ℃，***大值 | 4 A | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 1 000 m | |
| ● 未屏蔽，***大值 | 600 m | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 是 | |
| 可接入替代值 | 是 | |
| 報警 | ||
| ● 診斷報警 | 是 | |
| 診斷 | ||
| ● 電源電壓監控 | 是 | |
| ● 斷線 | 否 | |
| ● 短路 | 否 | |
| ● 累積故障 | 是 | |
| 診斷顯示 LED | ||
| ● 電源電壓監控 (PWR-LED) | 是; 綠色 PWR-LED | |
| ● 通道狀態顯示 | 是; 綠色 LED | |
| ● 用于通道診斷 | 否 | |
| ● 用于模塊診斷 | 是; 綠色 / 紅色 DIAG-LED | |
| 電位隔離 | ||
| 通道的電勢分離 | ||
| ● 在通道之間 | 否 | |
| ● 在通道和背板總線之間 | 是 | |
| ● 在通道和電子元件電源電壓之間 | 否 | |
| 絕緣 | ||
| 絕緣測試，使用 | 707 V DC（測試類型） | |
| 標準、許可、證書 | ||
| 適用于安全功能 | 否 | |
| 適用于安全關斷標準組件 | 是; 參見“零件標識碼常見問題”：39198632 | |
| 安全運行中可達到的***大安全等級 | ||
| ● 性能等級符合 ISO 13849-1 | PL d | |
| ● SIL 按照 IEC 61508 | SIL 2 | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 水平安裝，***小值 | -30 °C; 自 FS02 起 < 0 °C | |
| ● 水平安裝，***大值 | 60 °C | |
| ● 垂直安裝，***小值 | -30 °C; 自 FS02 起 < 0 °C | |
| ● 垂直安裝，***大值 | 50 °C | |
| 參考海平面的運行高度 | ||
| ● ***大海拔安裝高度 | 5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 | |
| 尺寸 | ||
| 寬度 | 15 mm | |
| 高度 | 73 mm | |
| 深度 | 58 mm | |
| 重量 | ||
| 重量，約 | 30 g | |
